Druckluft Kompressor Funktion & Aufbau mittels Grafiken und 3D Animationen erklärt

Auf dieser Seite erfährst du wie ein Druckluft Kompressor funktioniert und aufgebaut ist.

Neben den 3D Animationen zur Kompressor Funktion findest du auch aufschlussreiche Grafiken zum Aufbau von Kolben- und Schraubenkompressoren wieder.

Animation zur Druckluft Kompressor Funktion und Aufbau.

Wie funktioniert ein Kompressor? Die grundlegende Funktionsweise und die beiden Verdichtungsverfahren

Ein Kompressor komprimiert normale Raumluft nach dem Verdrängungsprinzip zu Druckluft.

Dabei werden die Gase in der Luft mit Hilfe mechanischer Verfahren verdichtet und somit unter Druck gesetzt.

Druckluftkompressoren sind in die 2 verschiedenen Funktionsweisen der Kolbenverdichtung und Schraubenverdichtung zu unterteilen.

Sowohl der klassische Kolbenkompressor als auch der Schraubenkompressor arbeiten nach dem Verdrängungsprinzip. Im Wesentlichen unterscheiden sich diese beiden Varianten aber in der mechanischen Art und Weise, wie Sie die Luft verdichten und unter Druck setzen, sowie in den jeweiligen Vor- und Nachteilen, die daraus entstehen.

Während bei Kolbenkompressoren das Ansaugen- und Verdichten mittels Hubkolben geschieht, nutzen Schraubenkompressoren ineinandergreifende Rotorschrauben zum komprimieren der angesaugten Luft.

Dazu nun mehr.

Funktionsweise & Aufbau eines Kolbenverdichters (3D Animation)

Kolbenverdichter Funktion Animation.

Quelle: kompressorcheck.de

Ein Kolbenverdichter besteht aus mehreren über eine Kurbelwelle angetriebene Kolben samt Laufkammern.

Alle Kolben werden dabei über eine Kurbelwelle vom Kompressor Motor angetrieben.

Durch die Kurbelwelle wird die Drehbewegung in eine Auf-und Abwärtsbewegung der Kolben umgewandelt.

In der Abwärtsbewegung saugt der Kolben durch den dabei entstehenden Unterdruck die Raumluft an, um diese in der folgenden Aufwärtsbewegung durch das Verkleinern der Luftkammer (Verdrängung) zu verdichten und so unter Druck zu setzen.

Die erzeugte Druckluft wird anschließend vom Verdichter über eine Luftleitung in den Druckluftbehälter geleitet und dort gespeichert.

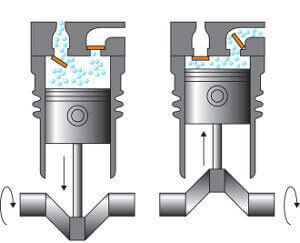

Kolbenkompressor Funktion als Animation.Animation zur Kolbenkompressor Funktonsweise.



Das war die Kolbenkompressor Funktionsweise.

Folgende 3D Animation soll nun die Kolbenkompressor Funktion grafisch darstellen.

Funktionsweise & Aufbau eines Schraubenverdichters (3D Animation)

Ein Schraubenverdichter besteht aus mindestens 2 schraubenförmigen Rotoren, welche gegenseitig wie Zahnräder ineinandergreifen sowie dem umgebenden Verdichtergehäuse.

Im Betrieb werden die Rotoren von einem Elektromotor in Drehbewegung versetzt.

Schraubenkompressor Funktion & Aufbau.

Durch das Ineinandergreifen der Rotorschrauben verkleinern sich nun die Luftkammern (Verdrängung), welche sich bei der Drehung von der Saug- zur Druckseite bewegen.

Die angesaugte Luft wird dabei komprimiert und unter Druck gesetzt.

Der Schraubenverdichter bietet einen kontinuierlichen flüssigen Verdichtungsvorgang, während bei einem Kolbenkompressor der Vorgang zwischen dam Ansaugen und dem Verdichten stets kurz unterbrochen ist.

Folgende 3D Animation zeigt nun die Schraubenverdichter Funktion und dessen Aufbau grafisch per Video auf.

Wie funktioniert ein ölfreier Druckluftkompressor?

Ölfreie Kompressoren funktionieren im Grunde auf die gleiche Weise wie ölgeschmierte Druckluftkompressoren.

Der Unterschied liegt hier einzig in der Schmierung der Kolben im Kompressor Verdichter.

Während die Kolben von ölgeschmierten Kompressoren mit einem Ölfilm bedeckt sind, werden die Kolben bei ölfreien Kompressoren mit einer Art feinen hitzebeständigen Silikonfolie überzogen, welche die fehlende Schmierung des Öls ersetzt.

Kompressor Aufbau – Woraus besteht ein Kompressor?

Um zu verstehen wie ein Druckluft Kompressor funktioniert, sollte man sich dessen Aufbau ansehen.

Im Grunde besteht ein Druckluftkompressor aus 4 wesentlichen Funktions-Bestandteilen, welche wie einzelne Kettenglieder ineinander greifen.

  1. Elektro- oder Benzinmotor für den Antrieb des Verdichters
  2. Verdichter (Kolben oder Schrauben) zum komprimieren der Druckluft
  3. Druckluftbehälter zum Speichern der Druckluft
  4. Bedieneinheit zum Ein-Ausschalten, Regeln und Ablesen des Luftdrucks und dem Luftanschluss

Wir hoffen diese Funktionsbeschreibung hat dir einen guten Aufschluss darüber gegeben, wie ein Druckluft Kompressor funktioniert und aufgebaut ist.
